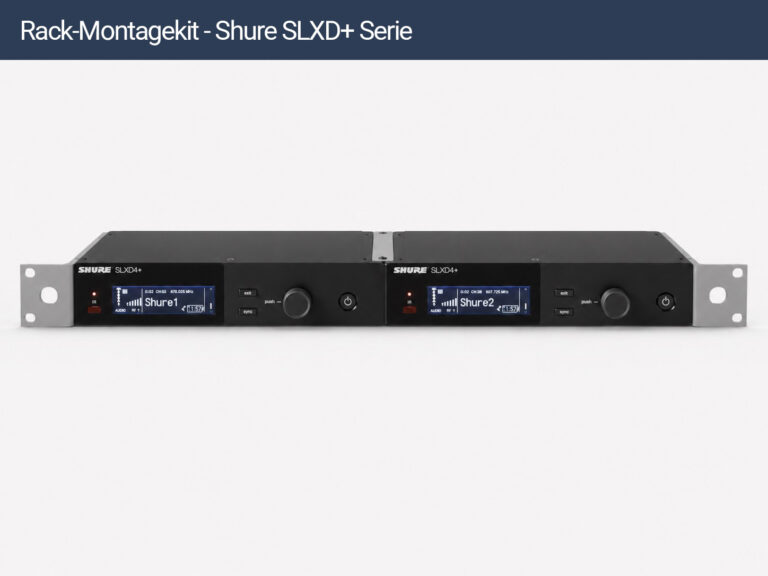

Shure-SLXD-Empfänger lassen sich platzsparend und servicefreundlich in einem 19-Zoll-Rack unterbringen. Entscheidend sind eine passende 1HE-Rackhalterung beziehungsweise ein passgenauer Rackmount, eine saubere Kabelführung und die richtige Antennenführung. Diese Anleitung zeigt, worauf es bei SLXD und SLXD+ ankommt.
Shure SLXD Rackmount und 1HE-Rackhalterung für kompatible Empfänger, inklusive Aussparungen für optionale BNC-Durchgangsbuchsen.
Shure SLXD+ Rackmount und 1HE-Rackhalterung für kompatible Empfänger, inklusive Aussparungen für optionale BNC-Durchgangsbuchsen.
Eine Höheneinheit, kurz 1HE, entspricht 44,45 Millimetern. Eine 1HE-Rackhalterung nutzt damit genau eine Höheneinheit im 19-Zoll-Rack. Für mobile Cases, Festinstallationen und Veranstaltungsracks ist das eine kompakte und übersichtliche Lösung.
Wichtig sind eine plan aufliegende Front, ausreichend stabile Befestigungspunkte und genügend Raum für Stecker, Kabel und Luftzirkulation.
Bei mobilen Racks sind Antennenanschlüsse an der Front oft leichter erreichbar. Dafür eignen sich BNC-Durchgangsbuchsen mit 50 Ohm und beidseitigem BNC-Female-Anschluss. Achte auf kurze, geeignete Koaxialkabel, eine saubere Zugentlastung und darauf, 50-Ohm- und 75-Ohm-Komponenten nicht zu vermischen.
Ja. Die in diesem Shop angebotene 1HE-Rackhalterung ist für die genannten SLXD- und SLXD+-Empfänger konstruktiv identisch. Die zwei Produktseiten dienen als getrennte Einstiege für die jeweiligen Modellbezeichnungen.
Die BNC-Durchgangsbuchsen sind optionales Zubehör und werden separat angeboten.
Ja. Individuelle Abmessungen, andere Geräte und angepasste Anschlusspositionen können je nach technischer Machbarkeit angefragt werden.
1HE steht für eine Höheneinheit im 19-Zoll-Rack und entspricht 44,45 Millimetern. Die Rackhalterung belegt damit genau eine Höheneinheit.
Ja. Die BNC-Durchgangsbuchsen sind optional. Sie werden nur benötigt, wenn die Antennenanschlüsse an die Rackfront geführt werden sollen.
Ja. Dafür können optionale BNC-Durchgangsbuchsen mit 50 Ohm und geeignete Koaxialkabel verwendet werden. 50-Ohm- und 75-Ohm-Komponenten sollten nicht miteinander vermischt werden.
Die Halterung eignet sich für mobile Cases, Technikracks und Festinstallationen. Entscheidend sind eine sichere Befestigung, ausreichende Luftzirkulation und eine zugentlastete Kabelführung.
Strom-, Audio- und Antennenkabel sollten ohne scharfe Knicke verlegt und ausreichend zugentlastet werden. So bleiben Anschlüsse erreichbar und unnötige Belastungen an Buchsen und Steckern werden vermieden.
Die Rackhalterungen werden im 3D-Druck aus Bambu PLA Matte gefertigt. Das PLA-Filament besitzt eine matte, feinkörnige Oberfläche, reduziert sichtbare Schichtlinien und sorgt für ein gleichmäßiges, nicht glänzendes Erscheinungsbild.
